​地暖回填层怎么做效果才好?

发布者:南京五洲雨花石厂地暖豆石销售部 发布时间:2022/5/2 访问数:54

地暖豆石网为您分享一篇地暖回填层从理论分析到实战的详细指南,请您收藏备用。

地暖可以分为湿式和干式,主要区别在于是否需要回填。回填层在整个地暖中的主要作用是蓄热、均匀热量和保护地暖管。地暖回填层的好坏直接影响地暖的散热效果。

1

  地暖结构  

地暖豆石

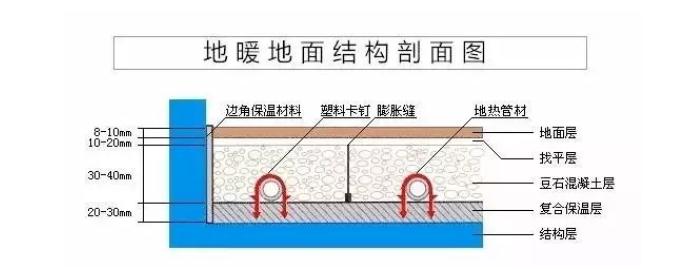

上图为地暖地面部分结构示意图。从下往上依次是结构层(即楼板)、复合保温层(挤塑板+反射膜)、回填层(豆石混凝土层)、找平层、地面装饰层。整个厚度约8cm,其中地暖占6cm。

2

  材料选择

  1、水泥应该采用标号不低于32.5的硅酸盐水泥和矿渣硅酸盐水泥;

  2、砂子宜采用含泥量不大于百分之五的中砂或粗砂;

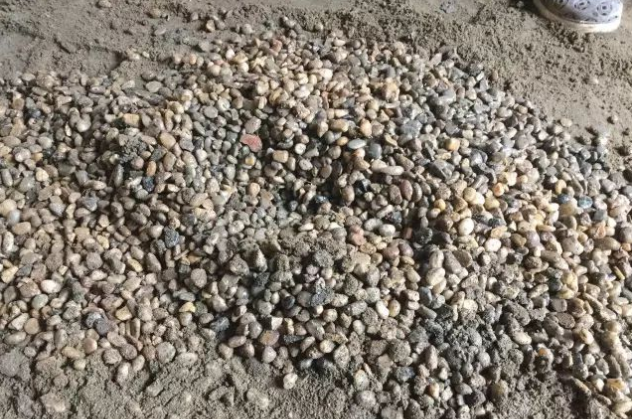

  3、豆石粒径要求在5-12mm之内。也有用瓜子片、陶粒的。(为了安全稳定性起见,不推荐使用瓜子片)

地暖豆石

  水泥、大沙、豆石按照1:2:3的比例均匀搅拌后浇注。水泥砂浆体积比不小于 1:3, 混凝土强度等级不小于 C15 。

  一般豆石混凝土混凝土的导热效果水泥砂浆更好,建议优先选择混凝土。

  填充层厚度应符合设计要求,平整度2米内不大于 5mm 。

3

  施工条件

地暖豆石

  1、施工前需要地暖盘管安装完毕且水压试验合格后,最好在48小时内完成混凝土填充;

  2、发热电缆经电阻检测和绝缘性能检测合格;

  3、加热管安装完毕且水压试验合格、加热管处于有压状态下;

  4、温控器的安装盒、发热电缆冷线穿管已经布置完毕;

  5、通过隐蔽工程验收。

4

  施工注意事项

地暖豆石

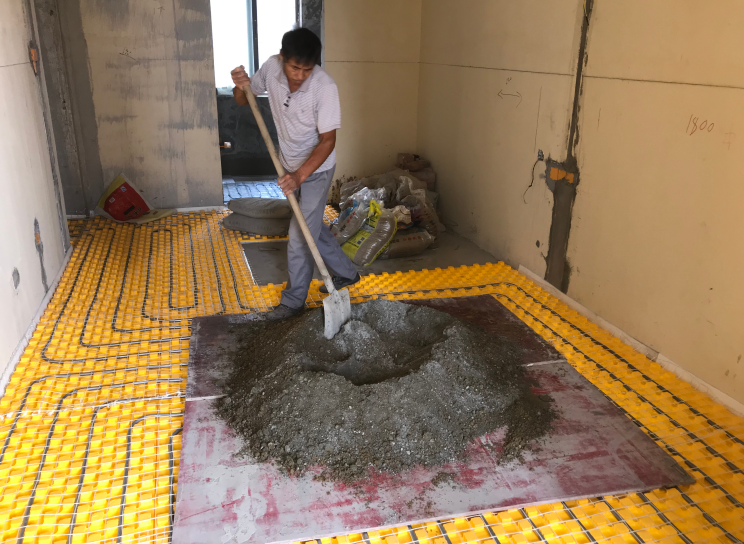

  1 、地暖回填时,每次的浇筑面积不宜过大,以免产生混凝土的温度裂缝;

  2 、混凝土填充层施工应由有资质的土建施工方承担,有的地暖公司和装修公司不提供;

  3 、混凝土填充层施工中,加热管内水压不应低于 0.6MPa, 填充层养护过程中,系统水压不应低于 0.4MPa ;

  4 、 地暖系统需要在墙体、柱、过门等与地面垂直交接处敷设伸缩缝,伸缩缝宽度不应小于 10mm ,当地面面积超过 30 ㎡或边长超过 6m 时,应设置伸缩缝,伸缩缝宽度不宜小于 8mm 。上述膨胀缝在混凝土填充层施工前已铺设完毕,混凝土填充层施工时,应注意保护伸缩缝不被破坏;

  5 、混凝土填充层施工中, 严禁使用机械振捣设备,现在也有用自流平的;

  6、施工人员应穿软底鞋,采用平头铁锹;

  7、在加热管或发热电缆的铺设区内,严禁穿凿、钻孔或进行射钉作业;

  8、系统初始加热前,混凝土填充层的养护期不应少于7天;

  9、施工中,应对地面采取保护措施,严禁在地面上加以重载、高温烘烤、直接放置高温物体和高温加热设备;

  10、填充层施工完毕后,应进行发热电缆的标称电阻和绝缘电阻检测,验收并做好记录;

  11、加热管的填充层厚度不宜小于40mm,发热电缆的填充层厚度不宜小于30mm,过厚占层高还会减慢热量传输。当地面荷载大于20kN/m2时,应会同结构设计人员采取加固措施;

  12、在混凝土浇筑的同时,抹灰工用刮杠,将其表面按标高进行刮平,然后用木抹子进行压抹;

  13、防止手推车碾压地暖系统。

5

  混凝土养护

地暖豆石

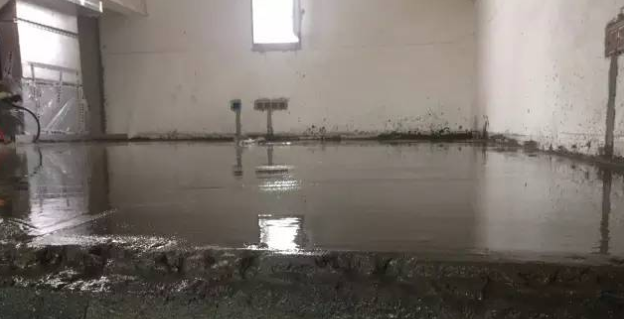

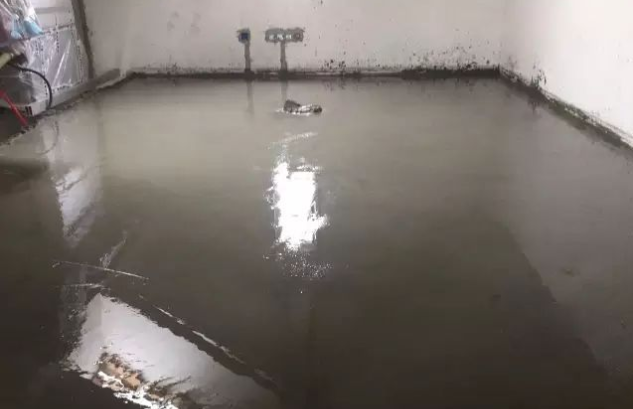

  地暖回填层待抹压过后,由专人开始养护,最好关好窗户,这样能有效的保持混凝土表面的水份,为防止混凝土内部裂缝的产生,初凝后砼表层泛白时开始洒水养护,但注意不要积水,72小时以后,方可上人进行其他工序的施工,施工时注意保护蓄热层,严禁重物或尖锐物体伤害蓄热层。

6

  回填的价格

地暖豆石

  包工包料的价格一般在60-70元/㎡,不同地区的材料和工价不同,有一定偏差。

7

  常见问题回答

  1、地暖可以不做回填吗?

  常规的地暖都是做回填的,工艺成熟稳定,不做回填的地暖即干式地暖,可以少占用层高。

  2、回填可以不用豆石吗?

  回填最好的是使用豆石,其次是陶粒、瓜子片。瓜子片有棱角易伤管道,建议不使用。水泥、沙、豆石比例1:2:3。

  3、回填层厚度多少?薄了会怎样?

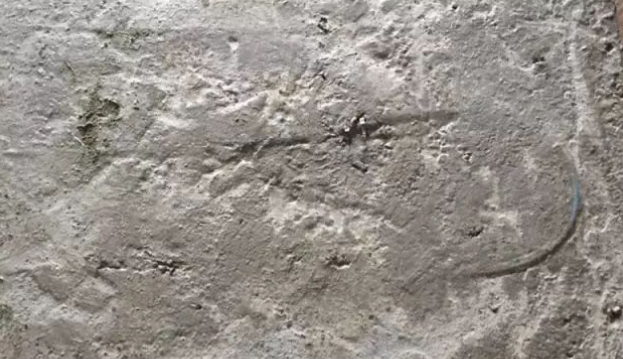

  一般回填层的厚度是在3-4cm,太薄了无法起到保护和蓄热效果,像下图还能看见管子显然是不合格的。

地暖豆石

  4、回填层有裂缝、起拱要不要重新做?

  回填层有裂缝还是常见的,材料配比、施工、养护一个做不好就容易出现缝隙,如果缝隙不大,没有什么影响的。起拱就不一样了,说明回填层不合格。

  5、回填和铺砖可以一次完成吗?

  不可以。需要等回填层干了才行,一般夏天一周左右,和天气状况及气温有关。

  6、回填后需要二次找平吗?

  一般不用的,回填的时候就会做找平。

  7、回填层需要用硅晶网吗?

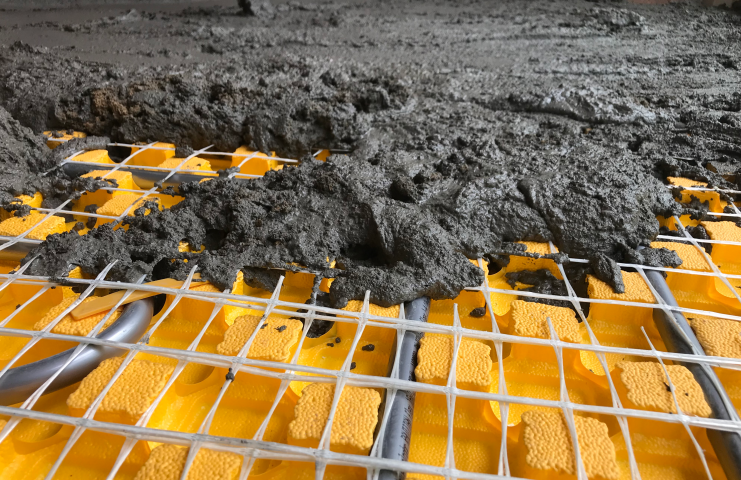

  硅晶网可以加强混凝土的强度,降低回填层开裂的可能,建议尽量使用。

地暖豆石
